2021-04-28
關于歐姆龍微動開關接點結構，你了解多少？微動開關，是具有微小接點間隔和快動機構，用規定的行程和規定的力進行開關動作的接點結構，用外殼覆蓋，其外部有驅動桿的一種開關。在開關類型中，和具有開關特性的半導體開關對比使用，微動開關是通過接點的機械開關來實現開關的功能。我們在選擇微動開關時，也需要考慮開關接點的種類、間隔等因素，來選擇更合適的產品，更好的使用微動開關。下面帶大家一起來了解下吧。！
一、歐姆龍微動開關接點的形狀和種類
歐姆龍接點有交差式、指針式、鉚釘3種形狀，材質，主要用途都不相同，歐姆龍也開發了不同的產品系列，具備多種接點，以滿足客戶多樣化的需求。詳情請見下圖。

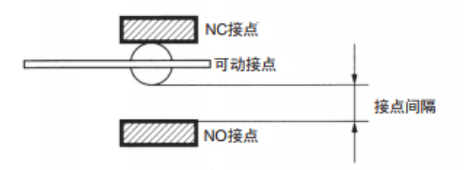

二、歐姆龍微動開關接點間隔
接點間隔是微動開關的設計目標，歐姆龍根據市場要求，將接點間隔定為0.25mm、0.5mm、1.0mm、1.8mm：4種，一般接點間隔的標準為0.5mm。
不同的接點間隔，開關行程的移動差（即MD：從驅動桿的動作位置到復位位置的移動距離或者移動角度）、靈敏度、壽命、直流電流切斷、抗沖擊、抗振動的能力都不同。

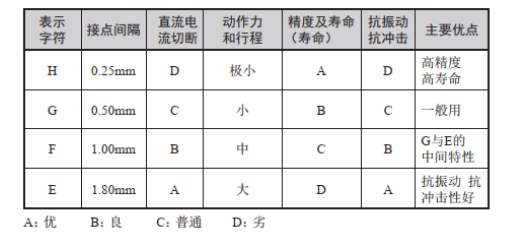

下圖可以清晰的看出不同間隔的區別：
且微動開關由于電流，開關會損耗接點，接點間隔變大，MD加大則靈敏度下降，因此為了實現高靈敏度而使用接點間隔0.25mm的微動開關時，必須保持較小的開關電流，以減小電流開關引起的接點損耗，這點在開關選型的時候就需要注意了。
通過上面的知識講解，相信您對于開關接點有了更深入的了解，如還有其他問題，請聯系我司廣州鼎悅電子科技有限公司，十多年的行業經驗，值得您信賴！！
